ЗИПС-III-Ультра
Бескаркасная система звукоизоляции 3-го поколения.
Самая эффективная в соотношении «толщина/результат» конструкция для дополнительной звукоизоляции стен и потолков.
Система для дополнительной звукоизоляции стен и перекрытий. Эффективна в отношении большинства бытовых шумов: речь, плач, лай собак, теле-радио аппаратура средней мощности, бытовой ударный шум. Рабочий диапазон системы от 100 Гц.
Описание
Панельная звукоизолирующая система ЗИПС-III-Ультра применяется при строительстве и реконструкции зданий для увеличения звукоизоляции однослойных строительных конструкций: гипсовых, кирпичных и бетонных стен, перегородок, а также железобетонных перекрытий. Преимущественно применяется в жилых помещениях: квартирах и коттеджах.
Состав

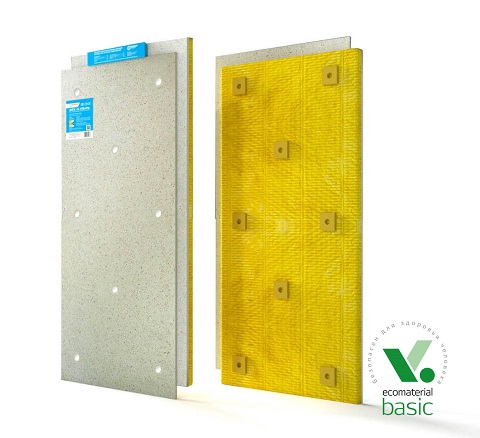

Панельная звукоизолирующая система ЗИПС-III-Ультра состоит из сэндвич-панелей толщиной 42,5 мм и специальных финишных гипсокартонных листов AKU-line 12,5 мм. Сэндвич-панель Ультра представляет собой комбинацию слоя ГВЛ и штапельного стекловолокна. Для опоры на стену или перекрытие в конструкции применяются восемь специальных виброизоляторов из материала Sylomer. В свободном состоянии данные опоры выступают более чем на 10 мм над плоскостью сэндвич-панели, но при монтаже они поджимаются и общая толщина системы вместе с финишным слоем гипсокартона равна 55 мм. Каждая сэндвич-панель содержит восемь виброизолирующих узлов крепления, посредством которых она монтируется к стенам или перекрытиям.
Хранение
Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадение на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания.
Технология монтажа
Панельная система ЗИПС-III-Ультра монтируется в строгом соответствии с Инструкцией по монтажу.
Характеристики
Размеры:
Рабочий размер (без площади гребней) панелей: 1200 х 600 мм.
Толщина сэндвич-панели: 42,5 мм.
Толщина системы с финишным слоем ГКЛ: 55 мм.
Физические характеристики:
Вес панели: 19 кг.
Поверхностная плотность системы: 38 кг/м2.
Изоляция воздушного шума
Акустические испытания выполнены лабораторией акустики ННГАСУ, г. Нижний Новгород:
| Частота, Гц | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|
| значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-III-Ультра, дБ | 2,0 | 7,0 | 5,0 | 11,0 | 11,0 | 11,0 | 14,0 | 14,0 |
| суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-III-Ультра, дБ | 37,9 | 44,7 | 44,0 | 50,6 | 52,5 | 55,1 | 58,4 | 59,6 |
| Частота, Гц | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-III-Ультра, дБ | 19,0 | 20,0 | 21,0 | 23,0 | 23,0 | 21,0 | 21,0 | 17,0 |
| суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-III-Ультра, дБ | 65,7 | 69,0 | 72,4 | 75,9 | 77,3 | 78,0 | 78,0 | 75,0 |
Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-III-Ультра: ΔRw = 11 – 13 дБ
Комплектация
В комплект крепежа для ЗИПС-III-Ультра входят:
| Название | Фото | Количество |
|---|---|---|
| Саморез универсальный ∅5х90 мм |  |
8 шт. |
| Дюбель универсальный Фишер ∅8х50 мм |  |
8 шт. |
| Анкер металлический ∅8х72 мм |  |
2 шт. |
| Анкер металлический ∅8х92 мм |  |
2 шт. |
| Саморез по ГВЛ ∅3,9х30 мм |  |
10 шт. |
| Саморез оксид ∅3.5х41 мм |  |
25 шт. |
| Шайба увеличенная M5 |  |
8 шт. |
| Шайба M8 |  |
2 шт. |
